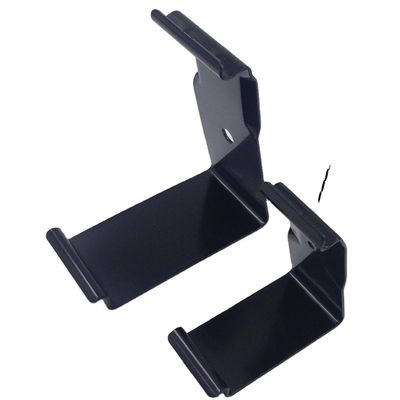

C057のブラックEコートバージョンは、互換性のある厚さ13mmの木製または合板パネルの接合部に適合します。ブラック電着塗装は厚さ25マイクロメートル以上です。クリップ幅は50mm、板厚は1.5mmです。銀色の仕上げが必要な場合は、下の亜鉛メッキ代替品を選択してください。

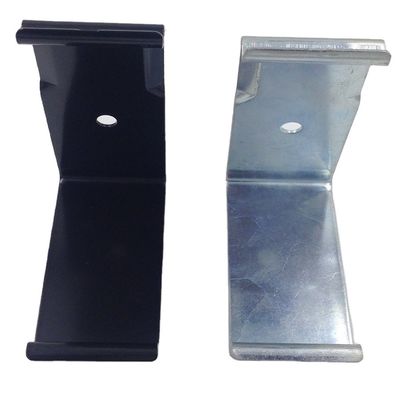

| モデル | パネル適用 / クリップ幅 | 仕上げ仕様を開く |
|---|---|---|
| C057 | 13mm / 50mm | 亜鉛メッキ（シルバー） |
| C057 | 13mm / 50mm | ブラック電着塗装（Eコート） |
両モデルとも板厚1.5mmを使用します。パネル厚だけでなく、完全なパネル接合部を確認してください。C057モデル概要 | C058モデル概要.
| 仕様 | C057 |
|---|---|
| 材質 | グレード50炭素鋼（中国グレード50 / 50#） |
| 標準幅 | 50mm |
| 板厚 | 1.5mm |
| 図面プロファイル寸法 | 105mmおよび92mm。図面を参照してください。 |

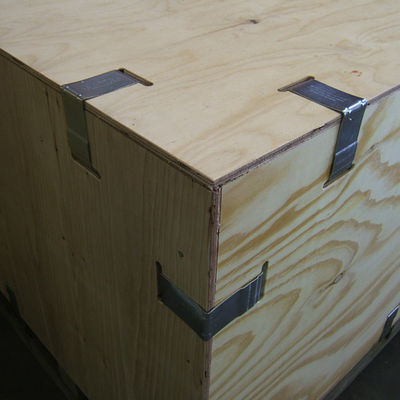

| パネル適用 | 厚さ13mmの木製/合板パネル。完全な接合部の適合を確認してください。 |
| 熱処理 | バネ作用のために熱処理済み。42-46 HRC |
| このページで提供される仕上げ | ブラック電着塗装（Eコート） |
| 基準単位重量 | 135g |
プロファイル寸法は図面参照であり、全体の長さx幅x高さの仕様ではありません。パネル厚のみでは適合が決まりません。注文前に、サンプルを使用して完全なパネル端と嵌合部を確認してください。
ブラック電着塗装（Eコート）。ブラックEコートの厚さは25マイクロメートル以上です。見積もり依頼時に必要な仕上げを選択してください。耐食性は、環境、取り扱い、コーティングの状態によって異なります。コーティング厚は、塩水噴霧時間または保証された海洋サービス寿命の評価ではありません。
手での取り付けは、工具なしでの取り外しを意味するものではありません。クリップの数量と間隔は、完全な箱の設計と出荷要件によって異なります。

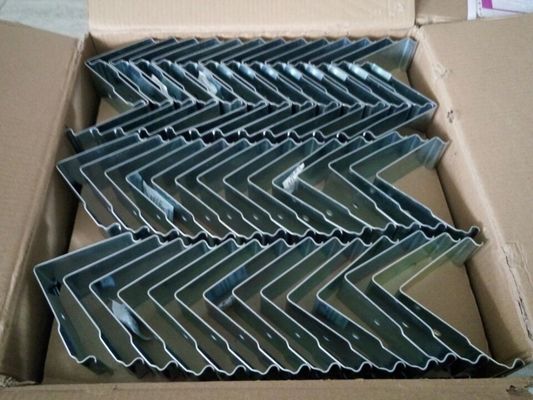

| 梱包仕様 | C057 |
|---|---|
| 1カートンあたりの数量 | 125個 |
| カートン重量 | 17.6kg カートン重量 |
| カートン寸法 | 450 x 320 x 170 mm |
| 500個注文（モデルごと） | 4カートン; 70.4kg; 0.097920 m3 |
これらのカートン仕様は、亜鉛メッキおよびブラックEコートの標準クリップの両方に適用されます。上記の出荷数値には、追加のパレットまたは外装梱包は含まれていません。C057はカートン重量で計算されます。別途正味/総重量の内訳は指定されていません。
ギャラリーのアソートメント写真は、他のクリップデザインやカラーパウダーコーティングされたサンプルを示している場合があります。このページは、上記の標準C057寸法と仕上げを指定しています。カラーサンプルはブラックEコートとして識別されていません。
コンテナクリップ取り外し用バール - クリップを外すには、工具をクリップスロットに差し込みます。
C057 クリップ（厚さ13mmパネル用） | C058 クリップ（厚さ8mmパネル用） | コンテナクリップレンジ | コンテナ組み立てビデオガイド

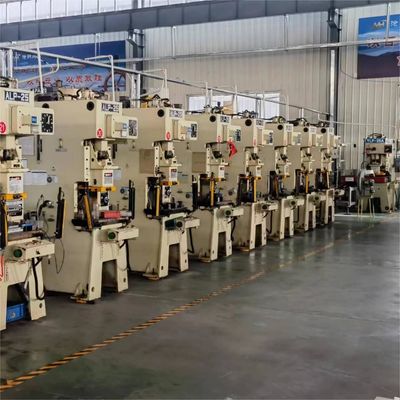

ORIENSはクリップ、ヒンジ、関連ハードウェアを供給しています。木製コンテナや梱包袋は含まれていません。調達支援については別途ご相談ください。当社は2009年に設立され、創設者は1998年から国際貿易に携わっています。ISO 9001:2015は、製造工場の品質管理システムが適用範囲内であることを示しており、これらのクリップの認証ではありません。
適合確認と見積もりについては、モデル、仕上げ、数量、および箱の接合部図面を以下に送信してください。sales@oriensmetal.com.
