C057は、互換性のある厚さ13mmの木製または合板パネルの接合に使用できます。このモデルは幅50mm、厚さ1.5mmで、亜鉛メッキまたは黒色電着塗装のいずれかを選択できます。以下の仕上げを選択してから、サンプルで完全な接合部の適合を確認してください。
| モデル | パネル適用 / クリップ幅 | 仕上げ仕様を開く |
|---|---|---|
| C057 | 13mm / 50mm | 亜鉛メッキ（シルバー） |
| C057 | 13mm / 50mm | 黒色電着塗装（eコート） |
両モデルとも1.5mm厚のシートを使用します。パネル厚だけでなく、完全なパネル接合部を確認してください。C057モデル概要 | C058モデル概要.
| 仕様 | C057 |
|---|---|
| 材質 | グレード50炭素鋼（中国グレード50 / 50#） |
| 標準幅 | 50mm |
| シート厚 | 1.5mm |

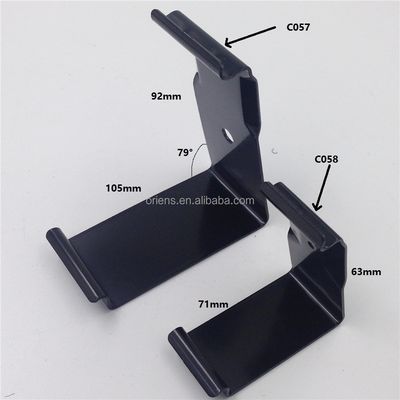

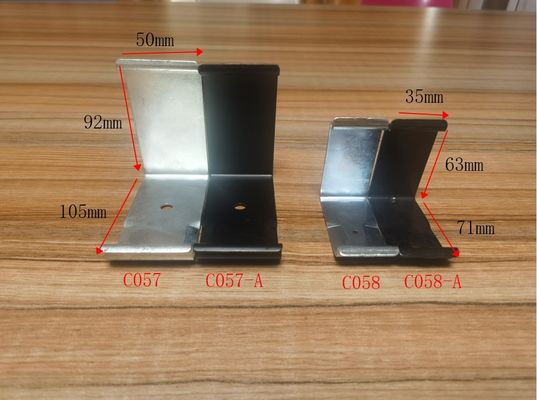

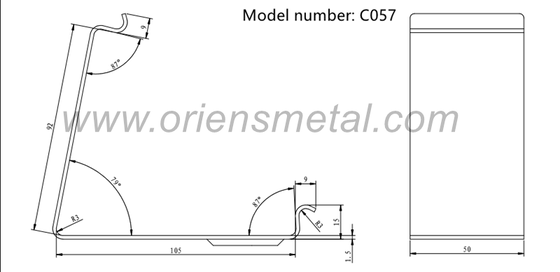

| 図面プロファイル寸法 | 105mmおよび92mm。図面を参照してください。 |
| パネル適用 | 13mm木製/合板パネル。完全な接合部の適合を確認してください。 |
| 熱処理 | バネ作用のために熱処理済み。42-46 HRC |
| このページで提供される仕上げ | 亜鉛メッキ（シルバー）または黒色電着塗装（eコート） |
| 基準単位重量 | 135g |
プロファイル寸法は図面参照であり、全体の長さx幅x高さの仕様ではありません。パネル厚のみでは適合が決まりません。注文前に、完全なパネルエッジと嵌合部をサンプルで確認してください。

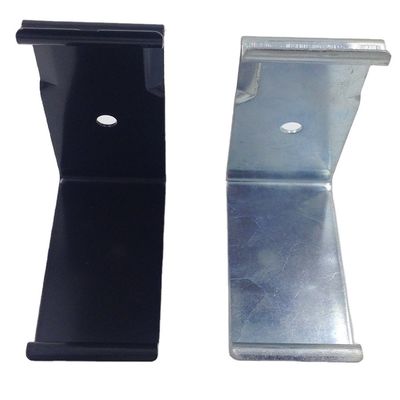

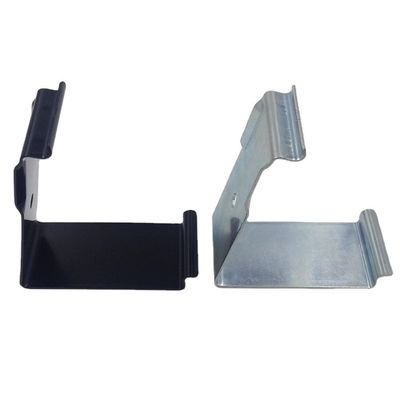

亜鉛メッキ（シルバー）または黒色電着塗装（eコート）。亜鉛メッキの厚さは最低5マイクロメートル、黒色eコートの厚さは最低25マイクロメートルです。見積もり依頼時に必要な仕上げを選択してください。耐食性は、環境、取り扱い、コーティングの状態によって異なります。コーティング厚は塩水噴霧時間または保証された海洋サービス寿命ではありません。
手での取り付けは、工具なしでの取り外しを意味するものではありません。クリップの数量と間隔は、完全な箱の設計と出荷要件によって異なります。
| 梱包仕様 | C057 |
|---|---|
| カートンあたりの数量 | 125個 |
| カートン重量 | 17.6kg（カートン重量） |
| カートン寸法 | 450 x 320 x 170 mm |
| 500個注文（モデルごと） | 4カートン; 70.4kg; 0.097920 m3 |
これらのカートン仕様は、亜鉛メッキおよび黒色eコートの標準クリップの両方に適用されます。上記の出荷数値には、パレットや外装の追加は含まれていません。C057はカートン重量で計算されます。別途正味/総重量の内訳は指定されていません。

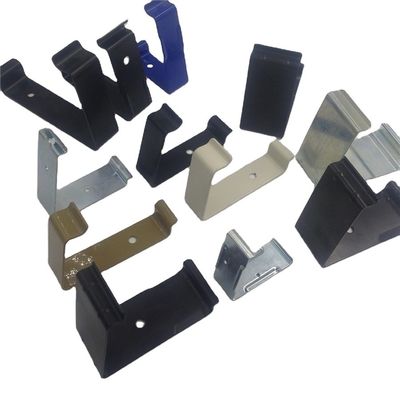

ギャラリーのアソートメント写真は、他のクリップデザインや色の粉体塗装サンプルを示している場合があります。このページは、上記の標準C057寸法と仕上げを指定しています。色のサンプルは黒色eコートとして識別されていません。
クレートクリップ取り外し用バール - 工具をクリップスロットに差し込んでクリップを外します。
13mmパネル用C057クリップ | 8mmパネル用C058クリップ | クレートクリップシリーズ | クレート組み立てビデオガイド
ORIENSはクリップ、ヒンジ、関連ハードウェアを供給しています。木製クレートや梱包袋は含まれていません。調達支援については別途ご相談ください。当社は2009年に設立され、創設者は1998年から国際貿易に携わっています。ISO 9001:2015は、適用範囲内の製造工場の品質管理システムを参照しており、これらのクリップの認証ではありません。
適合確認と見積もりについては、モデル、仕上げ、数量、および箱の接合部図面を以下に送信してください。sales@oriensmetal.com.
