木製再利用可能クレートハードウェア購入者向けの実際的な回答。このFAQでは、オリエンスのクレートクリップの選択、パネルの互換性、取り付け、取り外し、再利用、表面仕上げ、および輸出梱包について説明します。まず、ジョイントの設計と動作条件を確認し、次にクリップモデルと仕上げを確認してください。

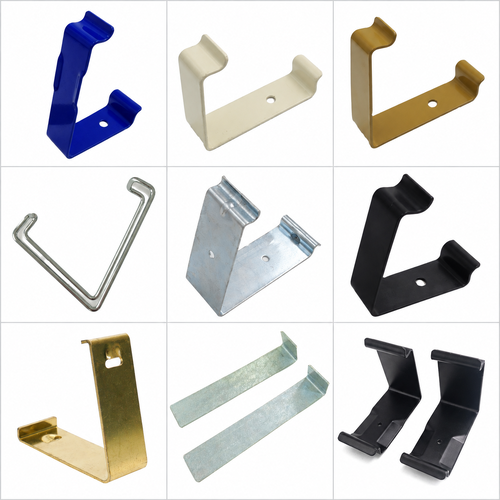

オリエンスの製品写真から作成された9つのパネルの視覚的な概要：カラーコーティング、金属仕上げ、プレス加工クリップ、ダブルワイヤー製クリップ、およびロングクリップ。画像は縮尺どおりではありません。選択した設計と仕上げを、見積もりとサンプルで確認してください。
クレートクリップ、ヒンジ、および関連フィッティングを含む金属ハードウェアを提供します。必要に応じて、木製クレートや梱包袋などのサポートアイテムのサプライヤーを紹介したり、調達したりすることができます。クレート一式および袋は、標準的なクレートクリップの見積もりには含まれていません。
C057は、確認済みの13mm木製クレートパネル用途に適していますが、C058は、確認済みの8mm用途に適しています。パネルの厚さだけでは完全なジョイントは定義されません。大量注文の前に、フィットチェックのためにエッジプロファイルまたは組み立て図を送ってください。
| 仕様 | C057 | C058 |
|---|---|---|
| 確認済みパネル厚 | 13 mm | 8 mm |
| クリップ幅 | 50 mm | 35 mm |
| 材料厚 | 1.5 mm | 1.5 mm |
| 図面プロファイル寸法 | 105 mm および 92 mm | 71 mm および 63 mm |
| 参考単位重量 | 135 g | 68 g |
| 材質 | 中国グレード50炭素鋼 | 中国グレード50炭素鋼 |
| 熱処理/硬度 | 熱処理済み; 42～46 HRC | 熱処理済み; 42～46 HRC |
| 確認済み仕上げオプション | 亜鉛メッキまたは電着塗装 | 亜鉛メッキまたは電着塗装 |
図面プロファイル寸法は、モデル図面のフィーチャーを示します。これらは全体の長さ×幅×高さの測定値ではなく、パネルの厚さでもありません。
C057およびC058クレートクリップはバネ鋼で作られ、バネ作用のために熱処理されています。詳細な技術仕様はご要望に応じて入手可能です。他のクリップ設計の仕様は別途確認されます。
はい。確認済みのクリップシステムは、対応する木製クレートジョイントへの手作業での取り付け用に設計されています。パネルを合わせ、クリップを所定の固定位置に配置し、はめ込みます。大量生産での使用前に、承認されたサンプルと組み立て配置を確認してください。互換性のないジョイントにクリップを無理に取り付けないでください。
適切なバールを使用してください。バールをクリップのリリーススロットに差し込み、制御されたてこ作用でクリップをリリースします。取り付けは手作業ですが、取り外しにはバールが必要です。したがって、「工具不要の組み立て」は取り付けを説明するものであり、組み立てと取り外しのサイクル全体を説明するものではありません。リリース経路から手を離し、クリップを意図した動き以上に曲げないようにしてください。
クリップが無傷であるという条件下で、当社のクレートクリップは1,000回以上の組み立ておよび取り外しサイクルをサポートできます。これは条件付き再利用に関する記述であり、無条件の耐用年数保証や、すべてのモデルに対する公表された疲労試験結果ではありません。再利用前にクリップを点検し、変形、亀裂、深刻な腐食、または確実な嵌合の喪失がある場合は交換してください。リターナブルパッケージプロジェクトで選択したモデルと動作条件を確認してください。
開始レイアウトの参考として、サイズ約1mの木製クレートでは、一般的に、固定が必要な各接合部に沿ってクリップを2個使用します。より大きなクレートでは、そのような各接合部に3～4個のクリップが必要になる場合があります。これはクレート全体または耐荷重の固定合計ではありません。最終的な配置は、クレートの寸法、ジョイントレイアウト、パネル構造、梱包荷重、および取り扱い条件によって異なります。
すべてのクレートに適用される単一の確定したミリメートル単位の間隔はありません。エッジの長さ、固定レイアウト、および荷重要件を共有して、位置を確認できるようにしてください。大量使用前に、意図された取り扱いおよび輸送条件について、完全なパッケージ設計を検証してください。
範囲には、亜鉛メッキクリップ、黒色電着塗装クリップ、およびカラーパウダーコーティングオプションが含まれます。コラージュは、青、淡色、黒、およびメタリック仕上げを含む実際の製品の外観の選択を示しています。色だけではコーティングプロセスを特定できません。見積もりで必要なモデル、コーティングプロセス、および色を確認してください。写真に写っているすべての仕上げが、すべての設計で自動的に利用できるわけではありません。
輸送および保管条件、取り扱い要件、および好みの外観に応じて表面仕上げを選択してください。亜鉛メッキ、黒色電着塗装、およびカラーパウダーコーティングは、適切な設計で利用可能です。注文前に、選択したモデル、仕上げ、および任意の耐腐食性試験要件をオリエンスに確認してください。
コーティングの厚さだけでは、海上での固定された防錆日数を確立することはできません。注文時に、完全な仕上げシステムと予想される輸送および保管条件を確認してください。塩分への暴露、結露、表面の損傷、および梱包条件が用途に影響します。このFAQでは、特定の海洋サービス寿命保証は記載されていません。
塩水噴霧性能は、合意された試験条件下で、特定の製品および表面仕上げについて評価されるべきです。利用可能な場合は、該当する試験レポートを要求し、注文前に試験方法、暴露期間、および許容基準を確認してください。検証されていない塩水噴霧時間定格は記載していません。
ISO 9227は塩水噴霧試験方法を記述していますが、すべての製品に1つの暴露期間を規定しているわけではなく、その結果を長期の屋外または海洋生活の予測に変換すべきではありません。注文のために、該当するレポートと合意された基準を要求してください。
はい。オリエンスは複数の構成でダブルワイヤー製クレートクリップを提供しています。パネルの厚さとジョイントの形状に応じて適切な設計を選択し、図面またはサンプルで互換性を確認してください。これらのワイヤーフォームクリップは、プレス加工されたC057およびC058クリップとは異なります。それらの材料、仕上げ、およびその他の仕様は別途確認されます。
最低注文数量は500個です。C057およびC058のサンプルは在庫があり、通常の生産リードタイムは20～35日です（注文確認によります）。クレートクリップ製品ライン全体の生産能力は1日あたり40,000個ですが、これはライン全体の合計であり、各モデルの個別の能力ではありません。
以下のカートンデータは、確認済みの亜鉛メッキおよび電着塗装バージョンに適用されます：
| モデル | カートンあたりの個数 | カートン重量 | カートン寸法 |
|---|---|---|---|
| C057 | 125 | 17.6 kg/カートン* | 450 × 320 × 170 mm |
| C058 | 250 | 17 kg（カートン含む総重量） | 490 × 240 × 170 mm |
*C057の個別の正味/総重量の内訳は指定されていません。単位重量は参考値です。貨物計画には、確認済みのカートン重量を使用してください。これらの数値には、パレットまたは外側の輸出梱包は含まれておらず、パウダーコーティングまたはダブルワイヤー製設計には適用されないと想定してください。
クリップモデルまたは明確な写真/図面、パネルの厚さ、ジョイントプロファイル、クレートの寸法、梱包荷重、必要な仕上げと色、注文数量、配送先、および任意の耐腐食性試験要件を提供してください。既存のクリップを交換する場合は、クリップとその取り付け位置の両方の写真を含めてください。
