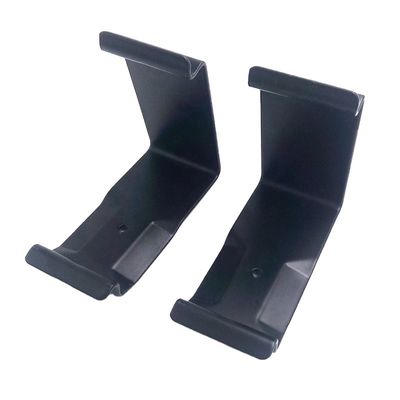

互換性のある厚さ8mmの木製または合板パネルの接合部用に、C058のブラックEコートバージョンをご注文ください。ブラック電着塗装は厚さ25マイクロメートル以上です。クリップ幅は35mm、板厚は1.5mmです。シルバー仕上げが必要な場合は、下記より亜鉛メッキの代替品を選択してください。

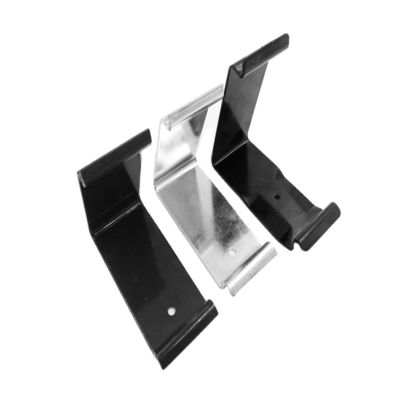

| モデル | パネル用途 / クリップ幅 | 仕上げ仕様を開く |
|---|---|---|
| C058 | 8mm / 35mm | 亜鉛メッキ（シルバー） |
| C058 | 8mm / 35mm | ブラック電着塗装（Eコート） |
両モデルとも1.5mm厚の板を使用します。パネル厚だけでなく、接合部全体を確認してください。C057モデル概要 | C058モデル概要。
| 仕様 | C058 |
|---|---|
| 材質 | グレード50炭素鋼（中国グレード50 / 50#） |
| 標準幅 | 35mm |
| 板厚 | 1.5mm |
| 図面プロファイル寸法 | 71mmおよび63mm。図面を参照してください。 |
| パネル用途 | 厚さ8mmの木製/合板パネル。接合部全体の適合性を確認してください。 |
| 熱処理 | バネ作用のために熱処理済み。42-46 HRC |
| 本ページで提供される仕上げ | ブラック電着塗装（Eコート） |
| 基準単位重量 | 68g |
プロファイル寸法は図面参照であり、全体の長さx幅x高さの仕様ではありません。パネル厚のみでは適合が決まりません。注文前に、サンプルでパネル端部と接合部の全体を確認してください。
ブラック電着塗装（Eコート）。ブラックEコートの厚さは25マイクロメートル以上です。見積もり依頼時に必要な仕上げを選択してください。耐食性は、環境、取り扱い、コーティングの状態によって異なります。コーティング厚は、塩水噴霧時間または保証された海洋サービス寿命を示すものではありません。

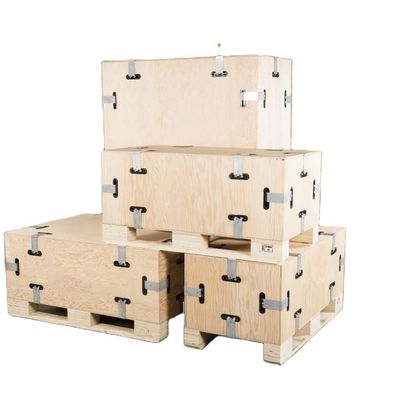

手での取り付けは、工具なしでの取り外しを意味するものではありません。クリップの数量と間隔は、ボックス全体の設計と輸送要件によって異なります。
| 梱包仕様 | C058 |
|---|---|
| カートンあたりの数量 | 250個 |
| カートン重量 | 17kg（カートン込み総重量） |
| カートン寸法 | 490 x 240 x 170 mm |
| 500個注文（モデルごと） | 2カートン; 34kg（カートン込み総重量）; 0.039984 m3 |
これらのカートン仕様は、亜鉛メッキおよびブラックEコートの標準クリップの両方に適用されます。上記の輸送数値には、パレットや外装の追加は含まれていません。C058の輸送計算では、確認済みのカートン総重量17kgを使用します。68gは基準単位重量です。

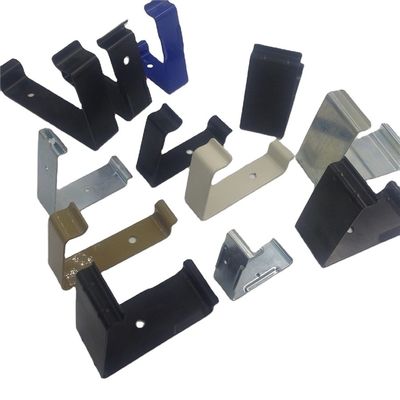

ギャラリーのアソートメント写真は、他のクリップデザインやカラーパウダーコーティングされたサンプルを示している場合があります。このページでは、上記の標準C058寸法と仕上げを指定しています。カラーサンプルはブラックEコートとして識別されていません。
クレートクリップ取り外し用バール - 工具をクリップスロットに差し込んでクリップを外します。
厚さ13mmパネル用C057クリップ | 厚さ8mmパネル用C058クリップ | クレートクリップレンジ | クレート組み立てビデオガイド
ORIENSはクリップ、ヒンジ、関連ハードウェアを供給しています。木製クレートや梱包袋は含まれていません。調達支援については別途ご相談ください。当社は2009年に設立され、創設者は1998年から国際貿易に携わっています。ISO 9001:2015は、適用範囲内の製造工場の品質管理システムを参照しており、これらのクリップの認証ではありません。
適合確認と見積もりについては、モデル、仕上げ、数量、ボックス接合部の図面を以下までお送りください。sales@oriensmetal.com。
