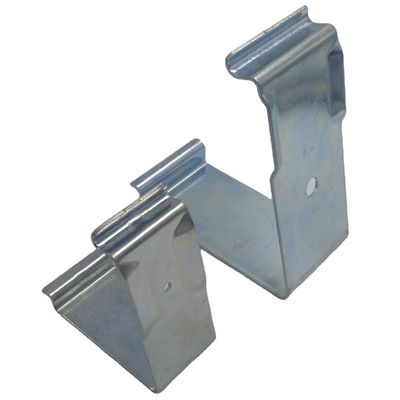

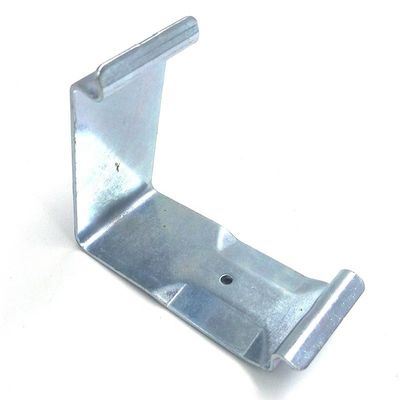

互換性のある8mmの木材または複合材パネル接頭のためにC058を選択します.このモデルは幅35mm,厚さ1.5mmで,亜鉛塗装または黒色電球化コーティングを選択できます.下記の仕上げを選択します.その後,サンプルで完全な関節フィットを確認.
| モデル | パネルの適用/クリップ幅 | 仕上げ仕様を開く |
|---|---|---|
| C058 について | 8 mm / 35 mm | 亜鉛 (銀) |
| C058 について | 8 mm / 35 mm | 黒い電極性コーティング (eコーティング) |
両モデルも1.5mmのシートを使用します パネル厚さだけでなく パネルの関節全体をチェックしてくださいC057 モデル概要|C058 モデル概要.
| 仕様 | C058 について |
|---|---|
| 材料 | グレード50の炭素鋼 (中国のグレード50 / 50#) |
| 標準幅 | 35mm |
| シート厚さ | 1.5mm |

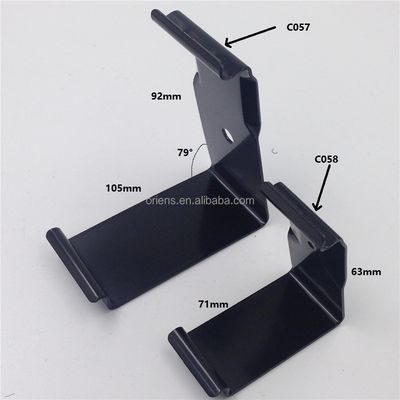

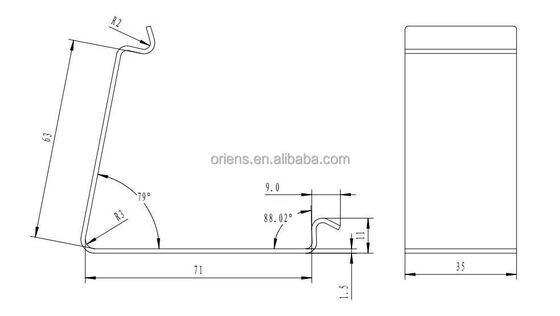

| 図面プロファイルの寸法 | 71 mm と 63 mm;図を参照 |
| パネルの適用 | 8mm 木材/複合材パネル; 完全な合同の適合を確認する |
| 熱処理 | 温熱処理で噴出する 42-46 HRC |
| このページに提供された完成品 | 亜鉛塗装 (銀) または黒色電球化塗装 (e-coat) |
| 基準単位重量 | 68g |
プロファイルの寸法は,全体的な長さ×幅×高さの仕様ではなく,描写参照です.パネルの厚さだけではフィットが決定されません:注文する前にサンプルで完全なパネルの縁とペアリング関節をチェック.
亜鉛塗装 (銀) または黒色電球化コーティング (eコーティング) 亜鉛コーティング厚さは少なくとも5マイクロメートル,黒色eコーティング厚さは少なくとも25マイクロメートルコートを要求するときに必要な仕上げを選択腐食性能は環境,取り扱い,コーティング状態に依存する.コーティング厚さは塩噴霧時間の評価または保証された海上使用寿命ではありません.

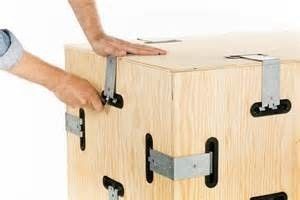

手動式 設置 は 道具 を 使わず に 取り除く こと を 意味 し ませ ん.クリップ の 量 と 隔たり は 箱 の 完全 な 設計 と 輸送 の 要求 に 依存 し て い ます.
| パッケージの仕様 | C058 について |
|---|---|
| カートンの量 | 250個 |
| カートンの重量 | 紙箱を含む総重量17kg |
| カートンの寸法 | 490 x 240 x 170 mm |
| モデル1台あたり500枚 | 2箱; 箱を含む総34kg; 0.039984 m3 |
この紙箱の仕様は,亜鉛塗装された標準クリップと黒色Eコーティングの両方に適用されます.上記の出荷額には,余分なパレットや外包が含まれていません.C058 輸送計算では確認された 17 kg の総紙箱重量を使用します; 68gは基準単位重量である.

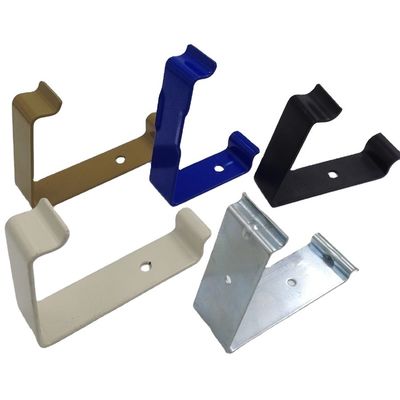

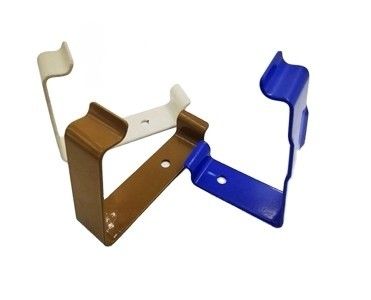

ギャラリーアソルメントの写真は,他のクリップデザインや彩色粉末塗装サンプルを表示することがあります.このページでは,上記の標準C058の寸法と仕上げを指定します.色のサンプルは黒いEコートとして識別されません.
箱のクリップを外す引脚棒- クリップを放出するために クリップのスロットにツールを入れます
C057 13mmパネルのクリップ|C058 8mm パネルのクリップ|カートクリップ範囲|箱の組立ビデオガイド
ORIENSはクリップ,ヒンジ,関連ハードウェアを供給する.木製の箱や包装袋は含まれていません.調達支援については別々に議論できます. 2009年に設立されました.設立者は1998年から国際貿易で働いていますISO 9001:2015は,これらのクリップの認証ではなく,その適用範囲内の製造工場の品質管理システムを指します.
